PRÍSLUŠENSTVO

Spojovací materiál

Charakteristika

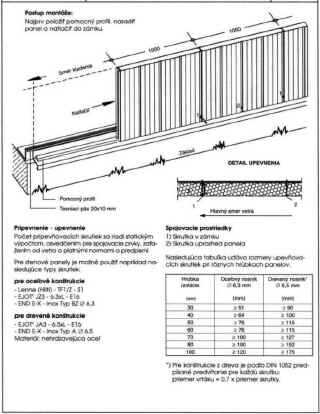

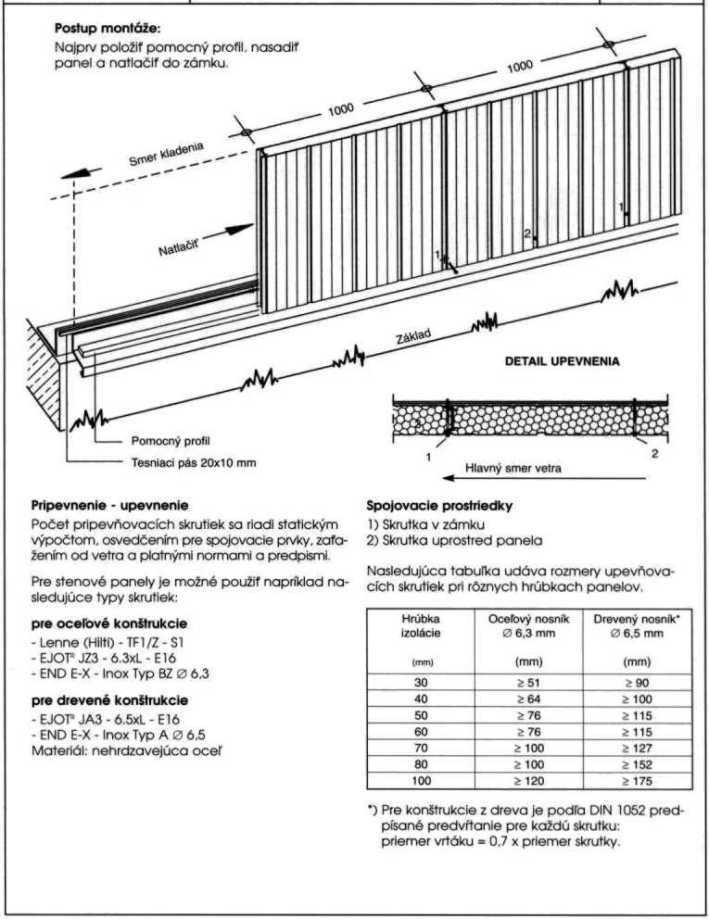

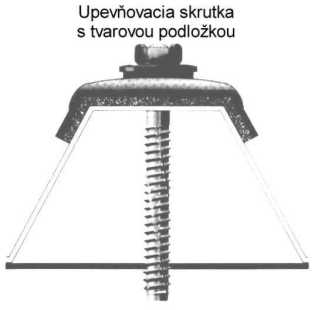

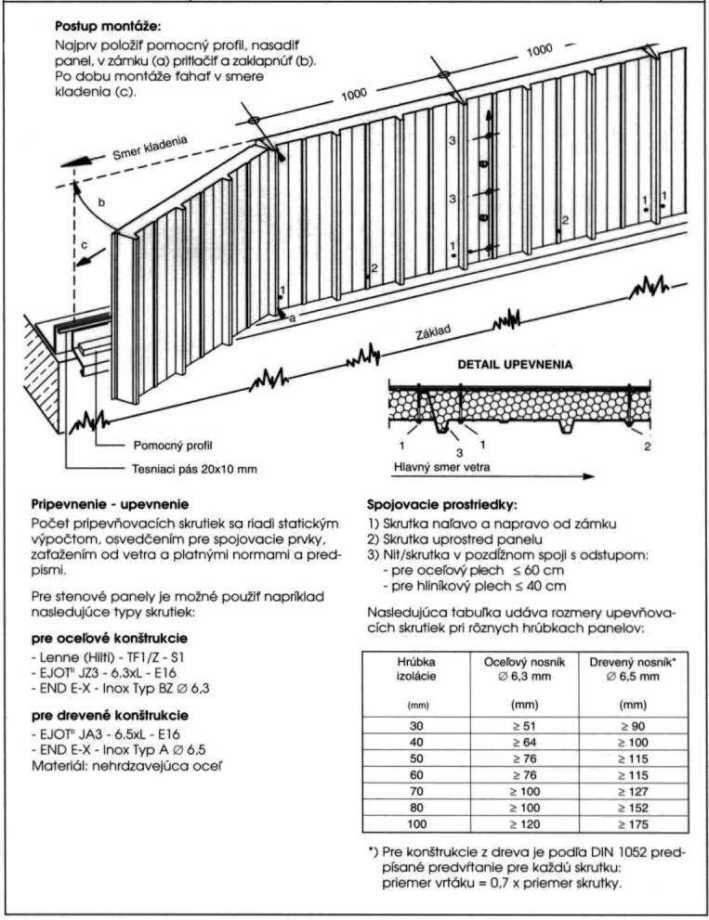

na upevňovanie panelov k nosnej konštrukcii objektu slúžia samorezné oceľové skrutky 6,3 mm s pozinkovanou alebo farebnou plastovou hlavou. Pod hlavy skrutiek strešných panelov s trapézovým profilom vonkajšieho krycieho plechu sa vkladajú tvarové podložky s tesnením. Na upevňovanie panelov so skrytým upevnením slúžia súpravy príložky s 2 samoreznými skrutkami.

Dĺžka skrutiek a farby hlavy

Dĺžka mm	Plastová hlava		Pozinkovaná hlava
Dĺžka mm	biela a tmavohnedá	všetky farby	Pozinkovaná hlava
20	-	x	x
60	x	-	x
80	-	x	x
100	x	-	x
120	-	x	x
150	-	-	x

Iné dĺžky a priemery skrutiek len pozinkované alebo nerezové s farebnou plastovou krytkou v odtieňoch RAL

Potrebný počet skrutiek (orientačne pre jednoduché opláštenie):

- steny a strechy	1,2 ks/m² panelov
- skryté upevnenie	0,8 ks súprav/ m² plechov
- oplechovanie	1,8 ks/bm pripevňovanej dĺžky plechov

Klampiarske prvky

Účel:	ohýbané plechové profily, určené na oplechovanie stykov a spojov stien a striech – hrebeň, štít, atika, otvory v stenách a pod.
Materiál:	oceľový plech hrúbky 0,8 mm, pozinkovaný, z pohľadovej strany (A) lakovaný, na rubovej strane (B) ochranný náter
Dĺžka ohýbaných profilov:	štandardná dĺžka je 4000 mm. Väčšina ohýbaných profilov je však možné dodať v dĺžkach od 3000 do 8000 mm. Profily s rozvinutou dĺžkou z 152 mm je možné vyrobiť len 4000 mm dlhé

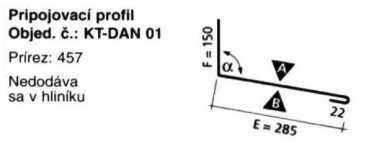

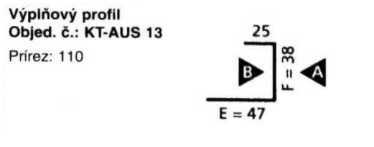

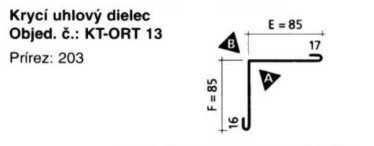

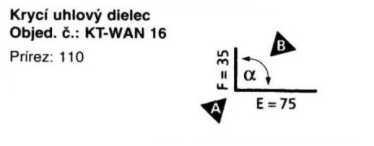

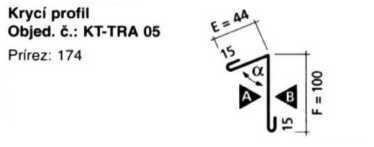

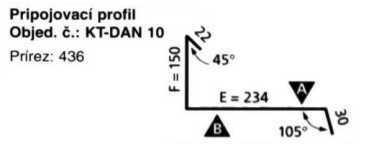

Prehľad štandardných profilov	je uvedený v nasledujúcich tabuľkách osobitne pre strechy a pre steny. Pri špecifikovaní objednávky štandardných profilov stačí uviesť: objednávacie číslo profilu (príp. s označením pre rôzne dĺžky E a F niektorých profilov), požadovaný uhol, dĺžku a počet ks.

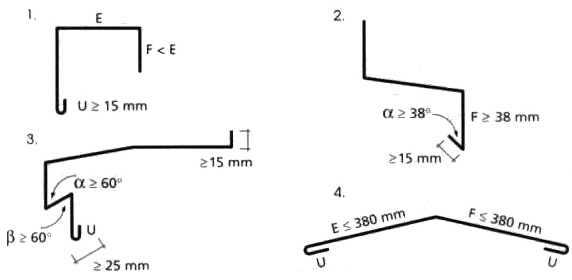

Atypické profily	v prípade, že nieje možné použiť žiaden so štandardných profilov, je možné dodať ľubovoľný profil podľa požiadaviek projektu s týmito obmedzeniami: - max. rozvinutá šírka 1220 mm - max. počet uhlov 7 (v celých stupňoch) - pri rozmeroch a uhloch treby dodržať tieto obmedzenia:

Pri objednávke atypických profilov je potrebné uviesť škicu rezu profilu, rozmery a uhly, dĺžku a počet ks

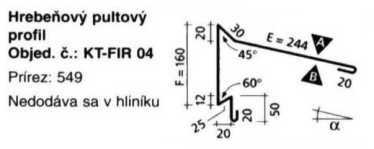

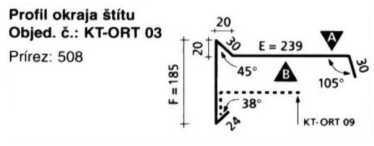

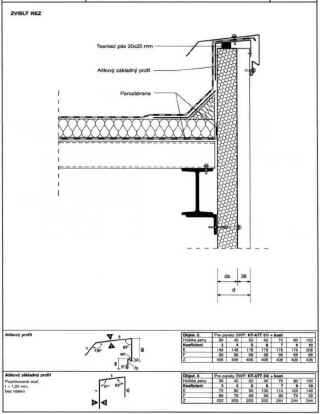

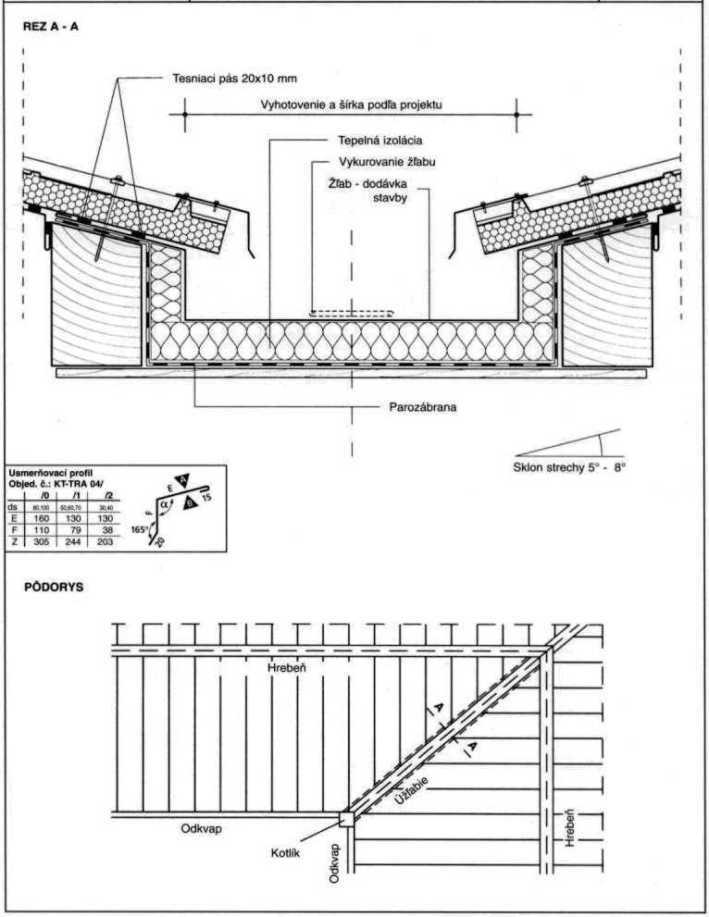

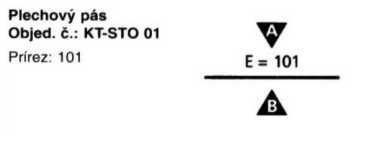

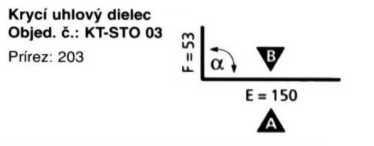

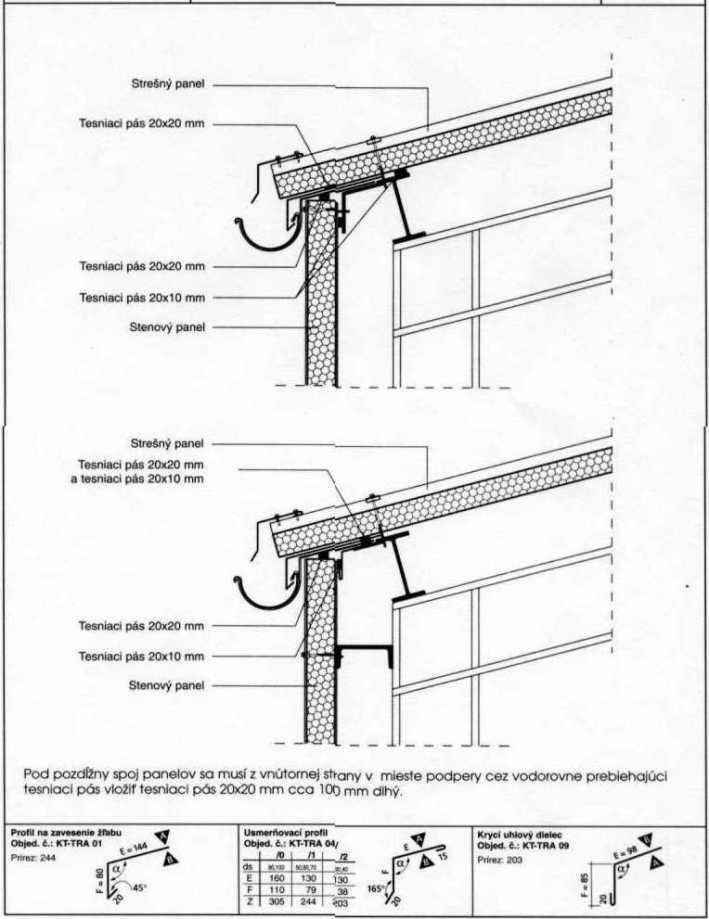

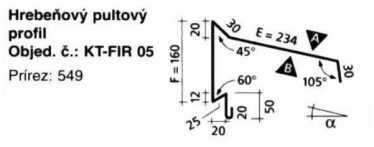

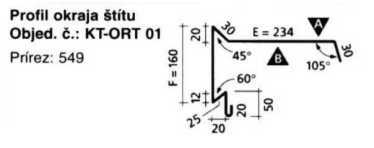

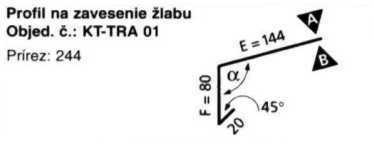

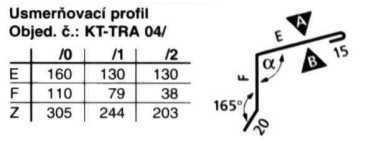

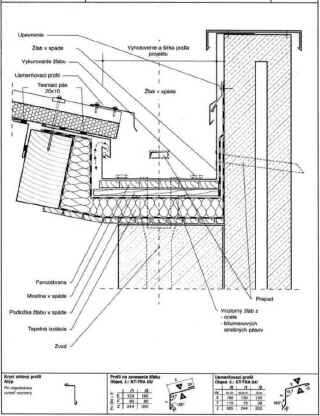

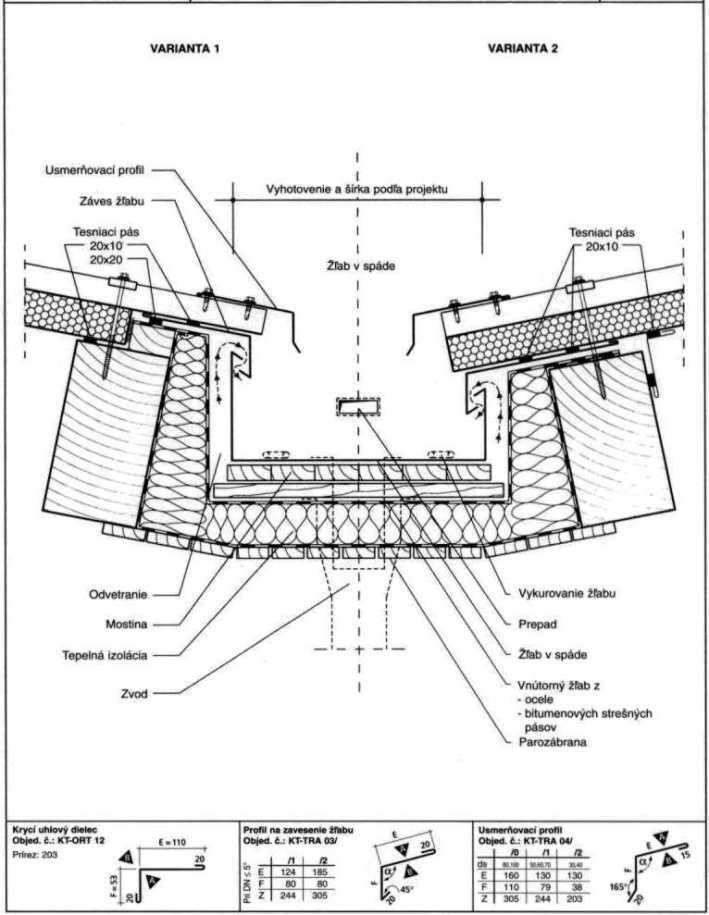

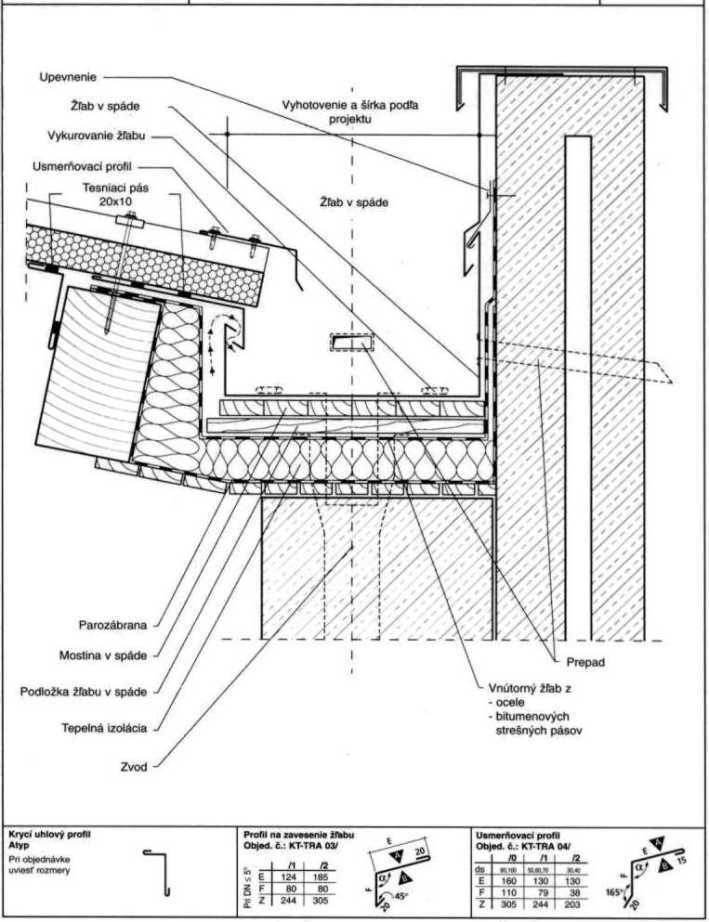

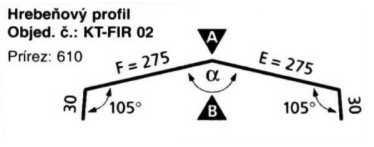

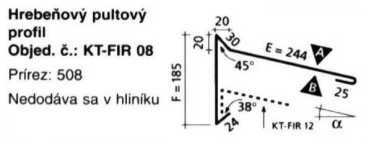

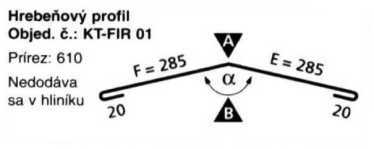

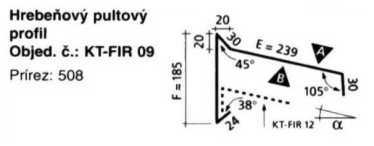

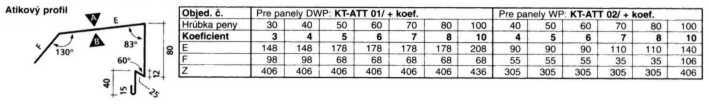

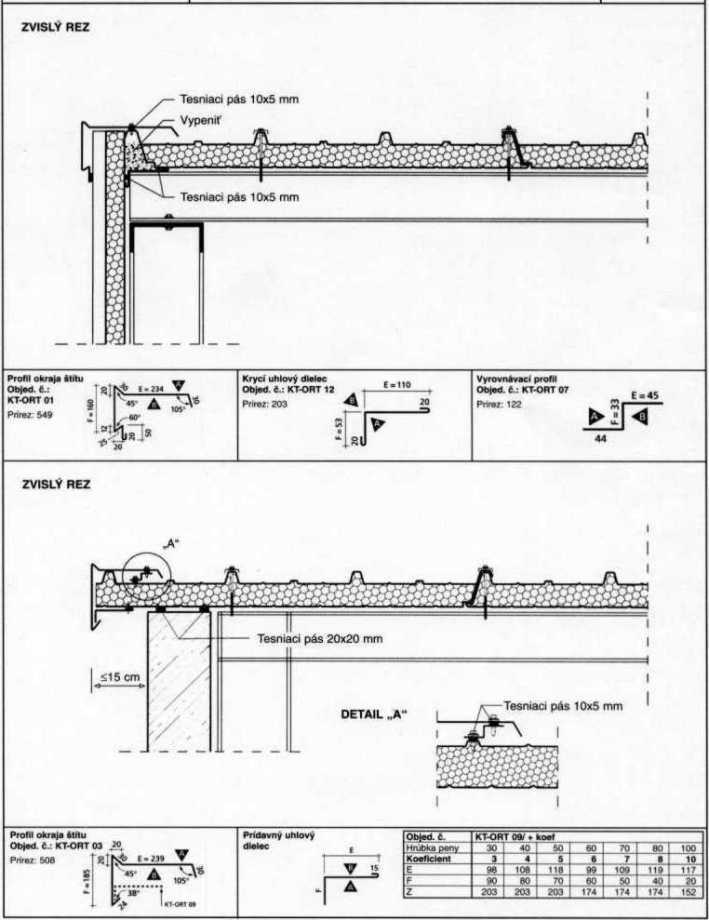

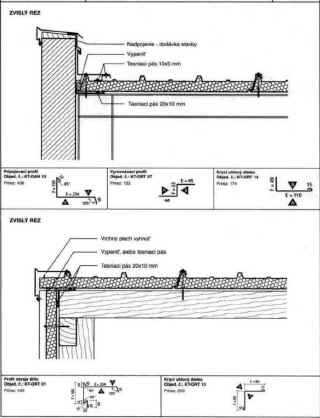

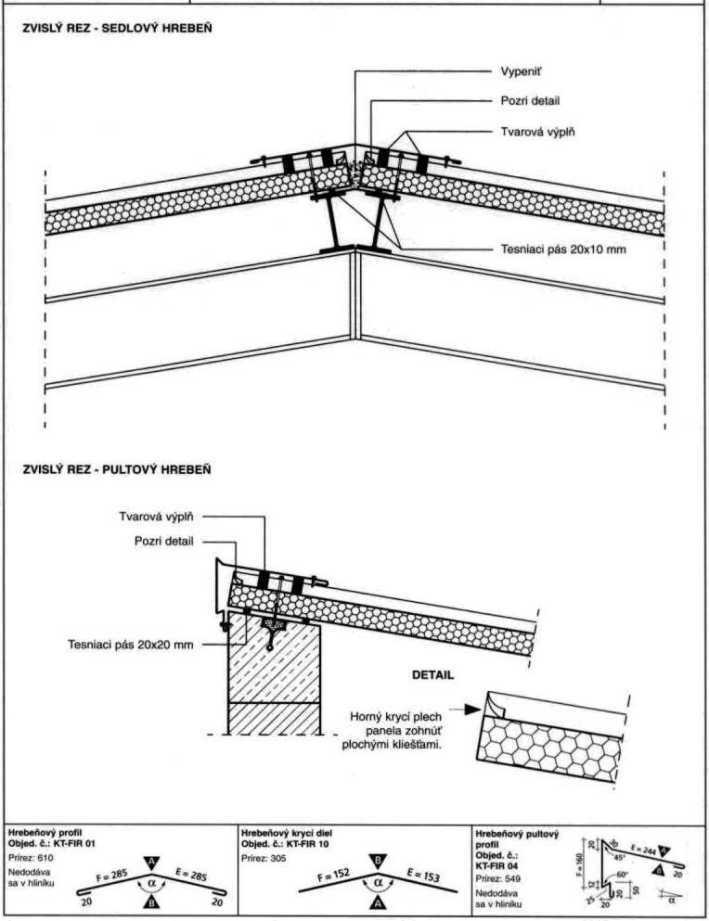

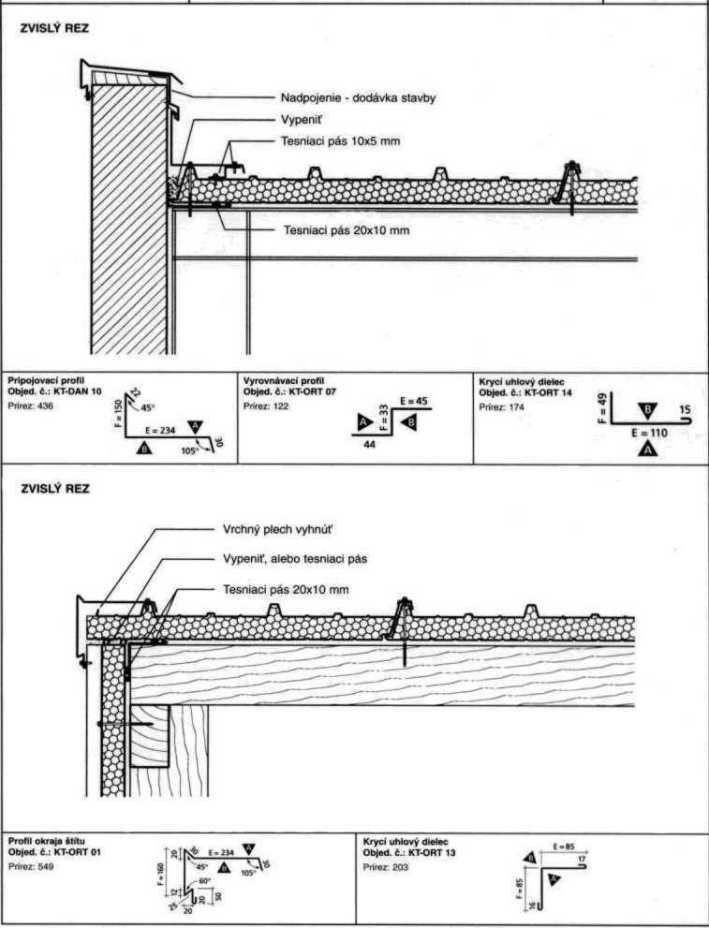

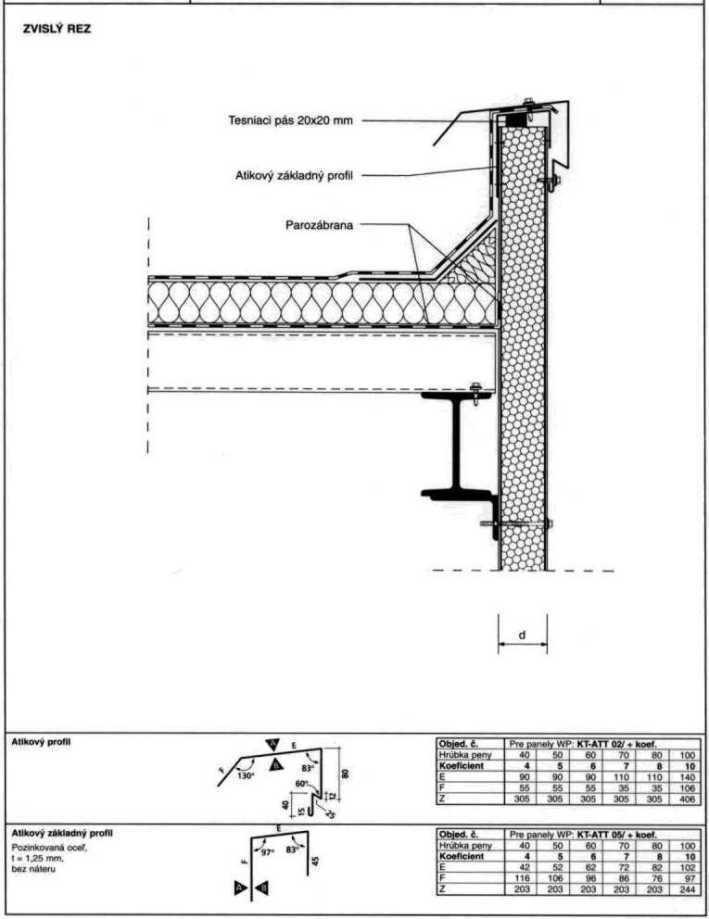

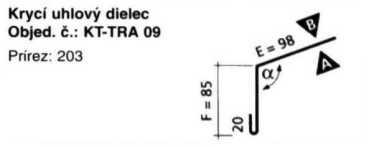

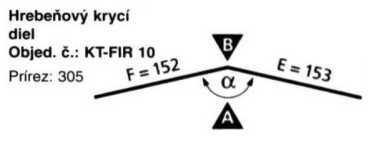

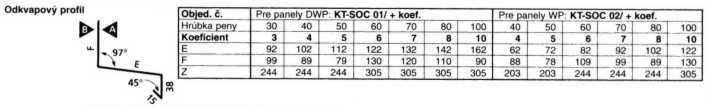

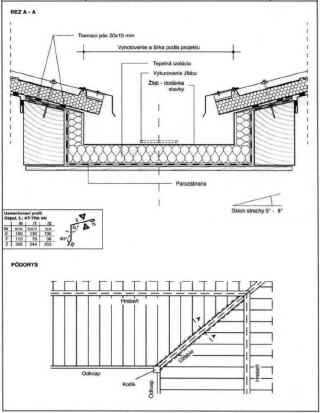

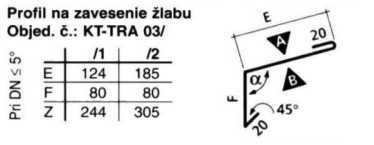

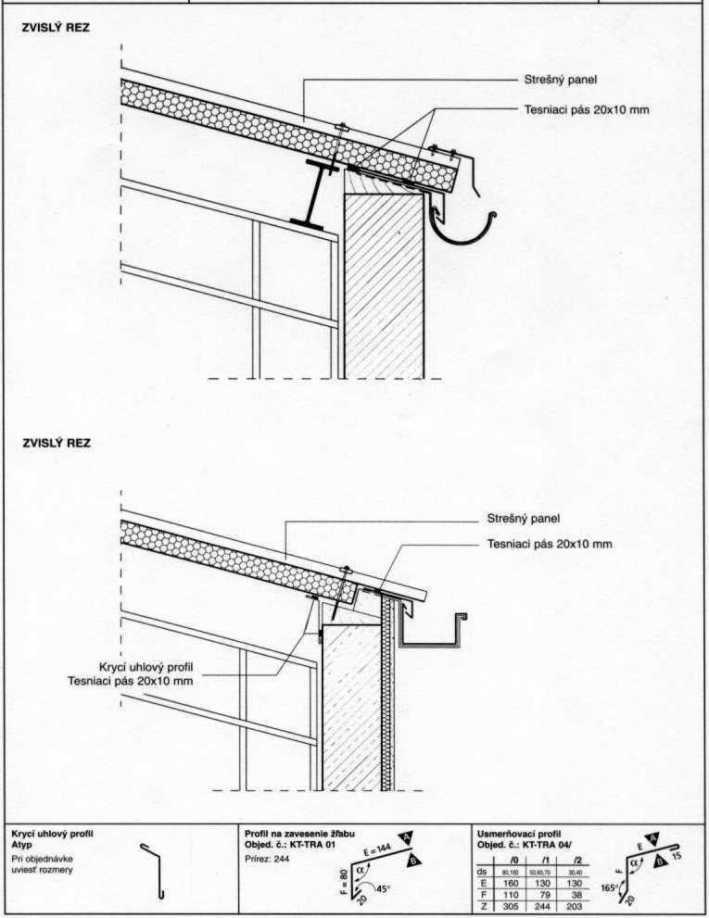

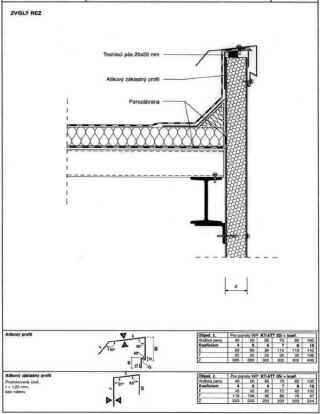

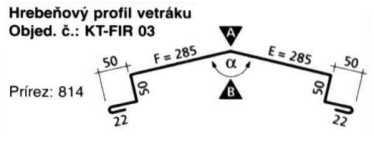

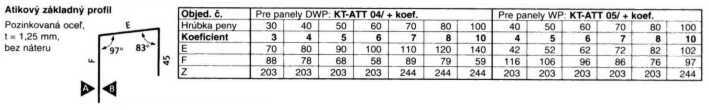

Lemovacie profily striech:	mater: oceľ t=0,8 mm, hliník t=1,0 mm Udávajte vždy uhol a ! Všetky rozmery v mm

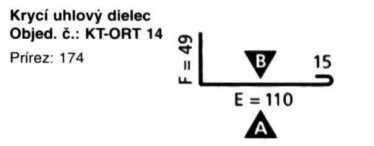

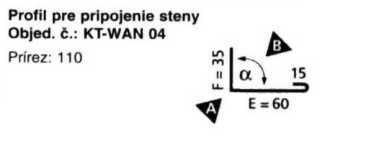

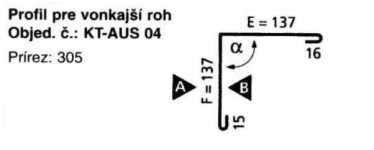

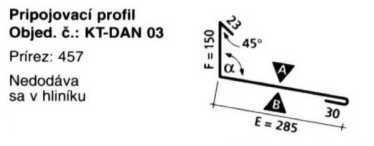

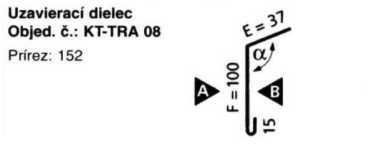

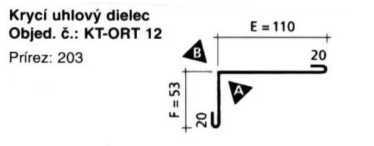

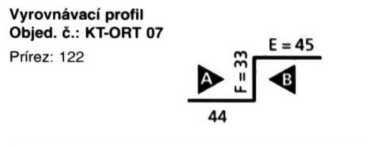

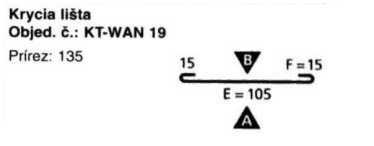

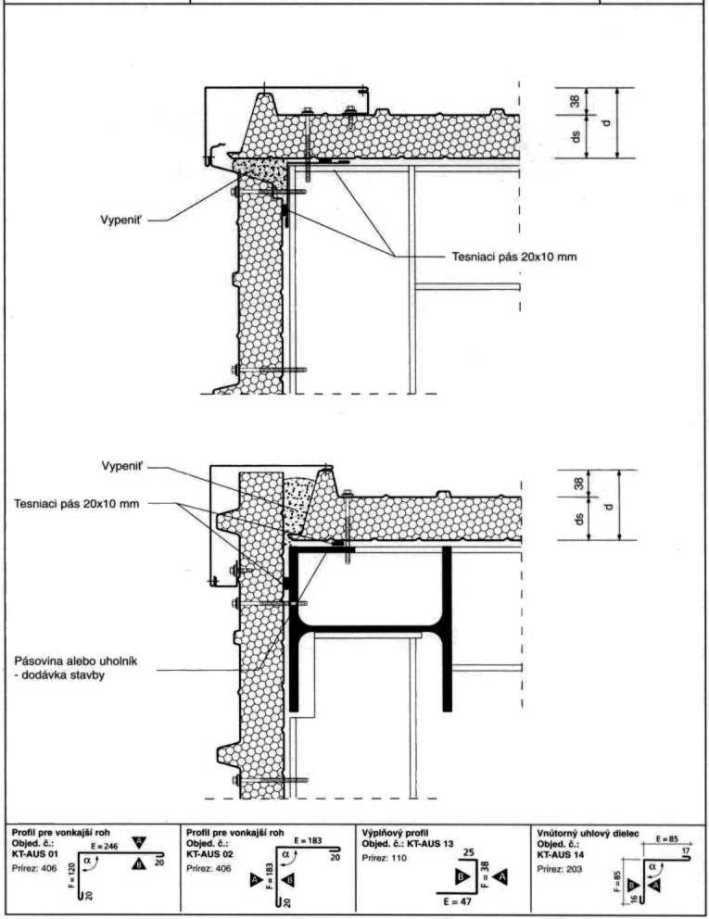

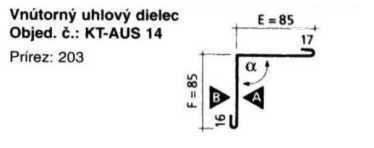

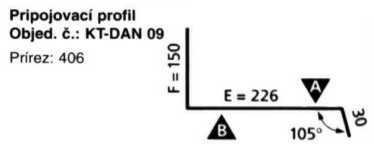

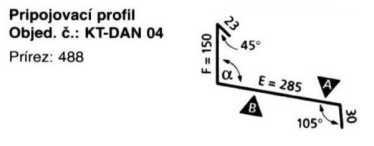

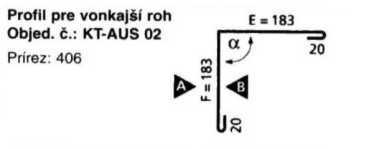

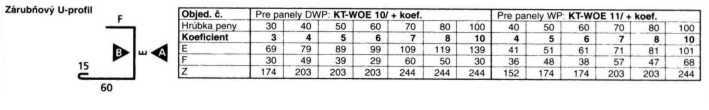

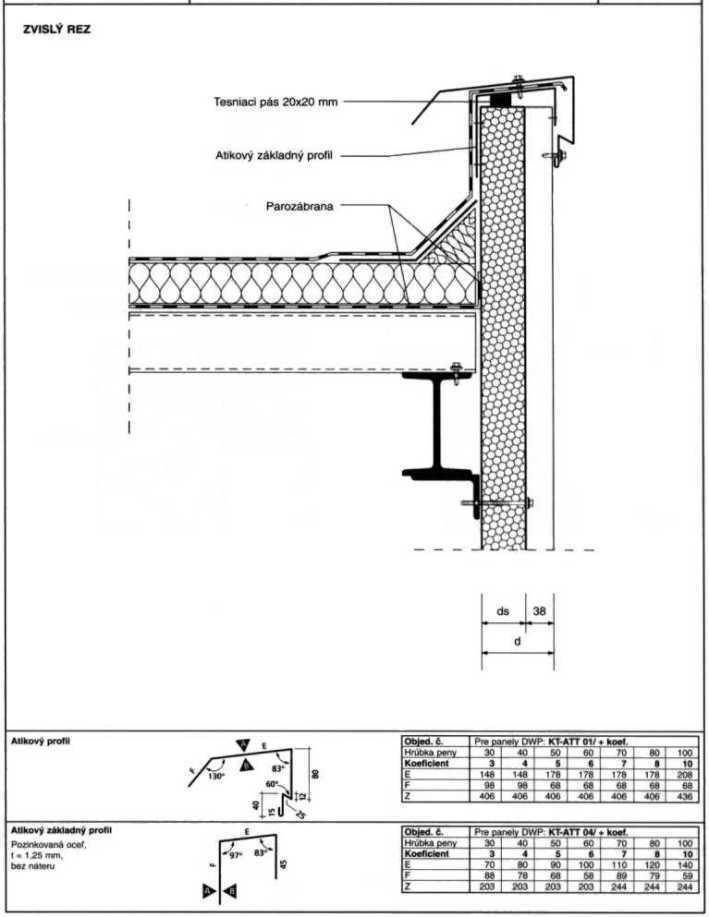

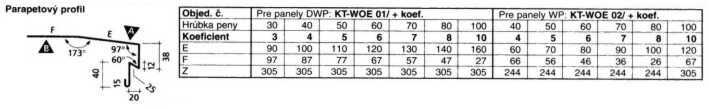

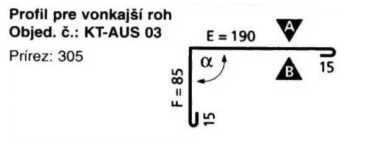

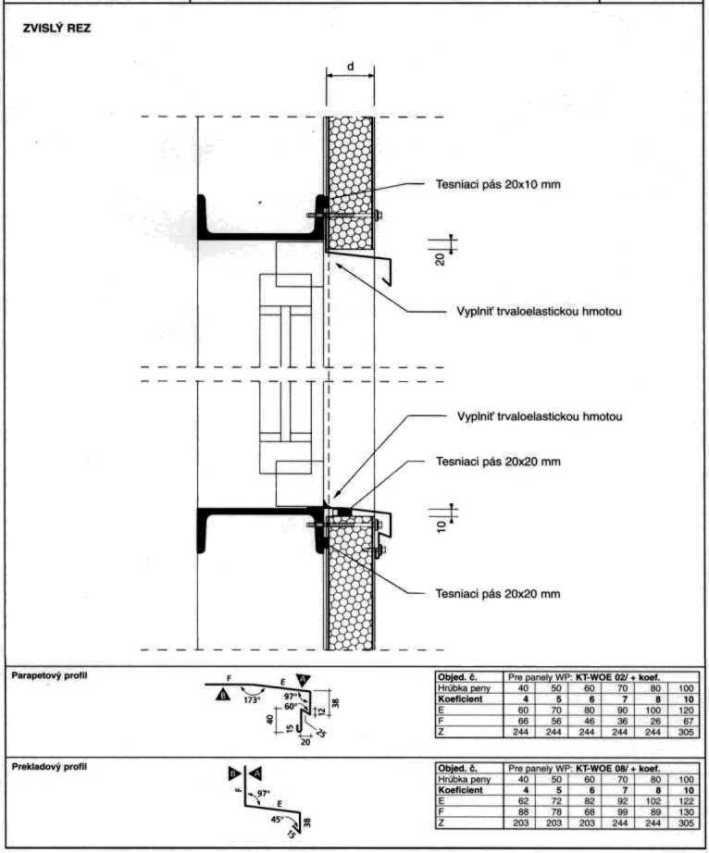

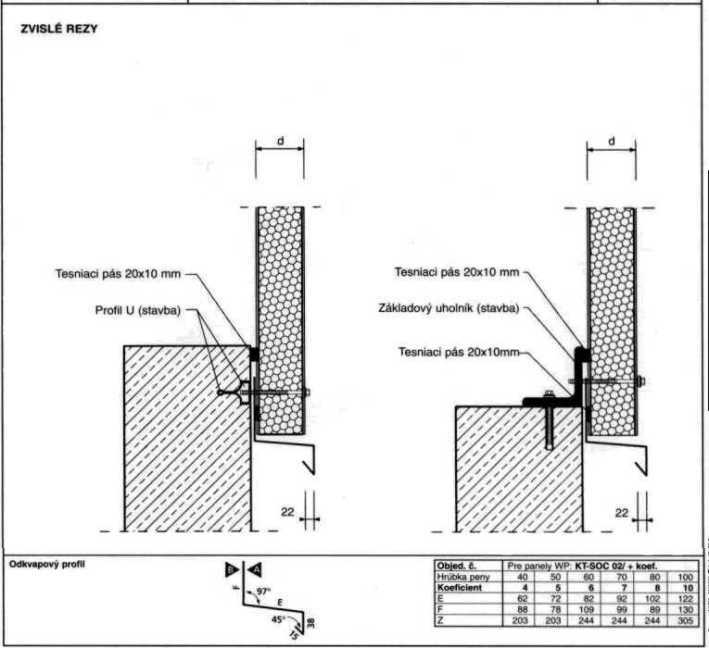

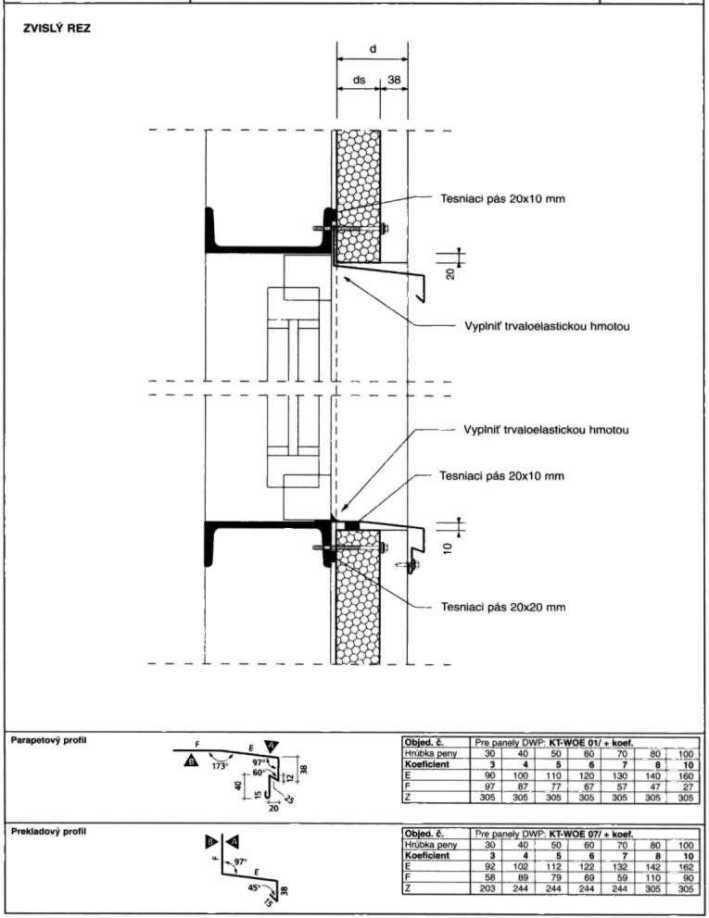

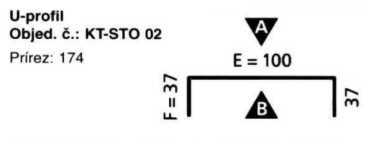

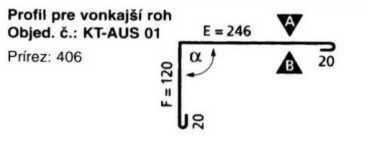

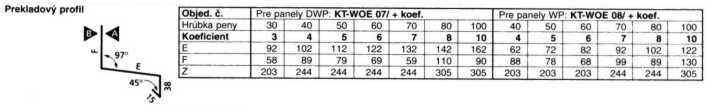

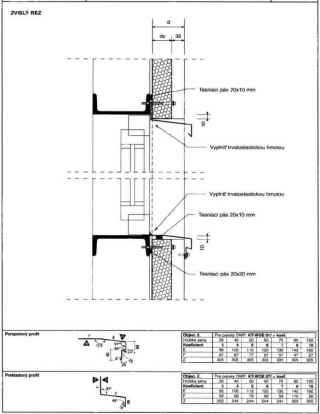

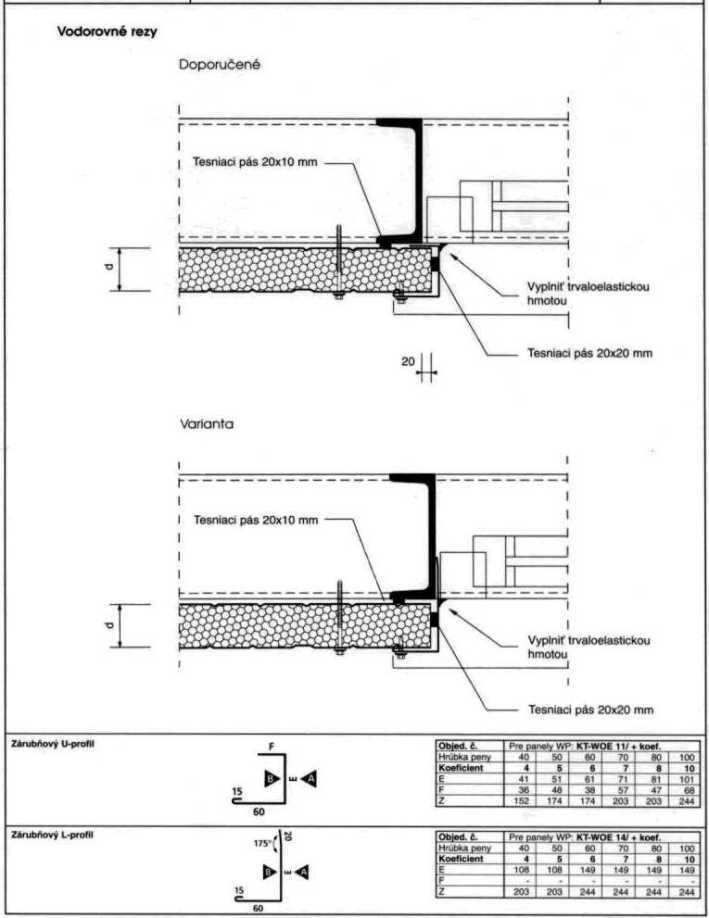

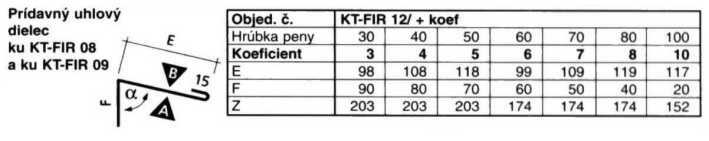

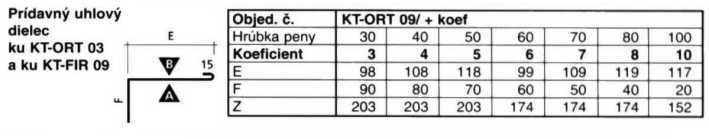

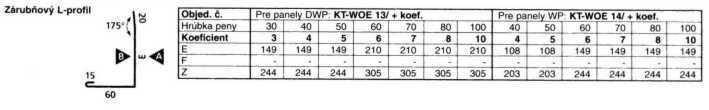

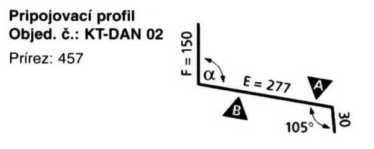

Lemovacie profily stien	mater: oceľ t=0,8 mm, hliník t=1,0 mm Udávajte vždy uhol a ! Všetky rozmery v mm

Tesniaci materiál

Charakteristika

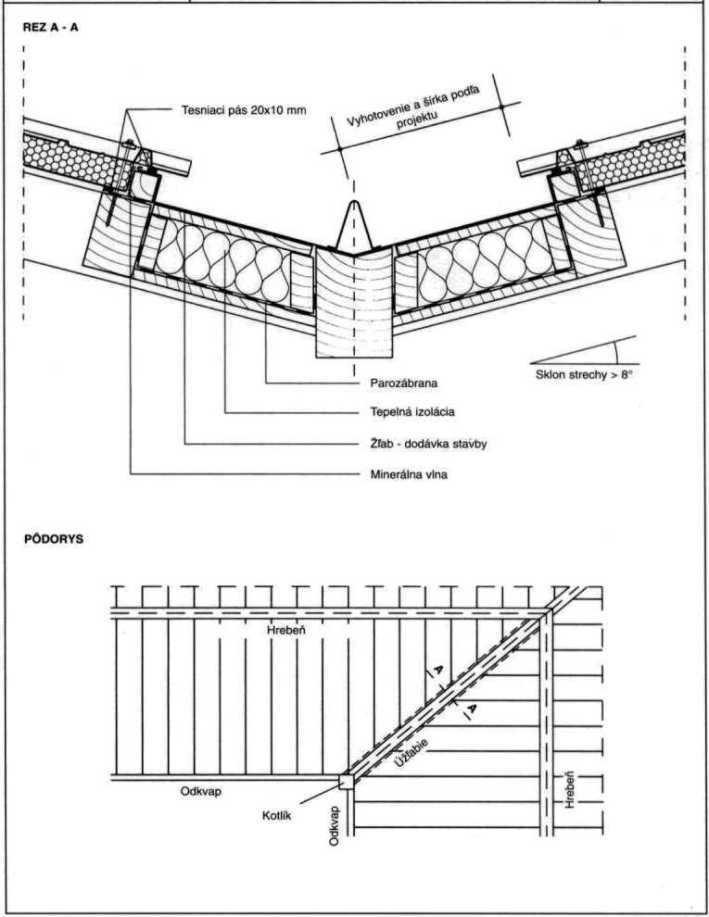

na utesnenie stykov trápezových profilov s rovným plechom na vrchole vĺn (napr. v hrebeni strechy) slúži tvarová výplň vždy pre príslušný trapézový profil A38, A42 a pod.

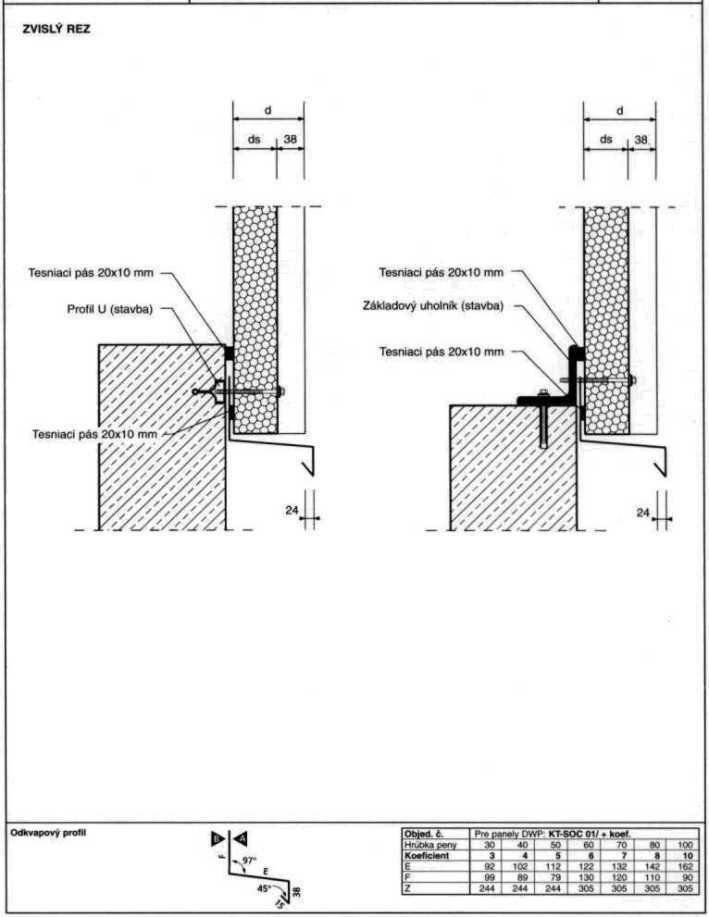

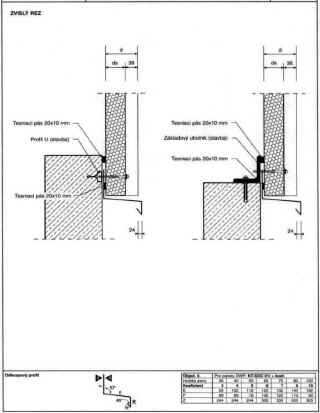

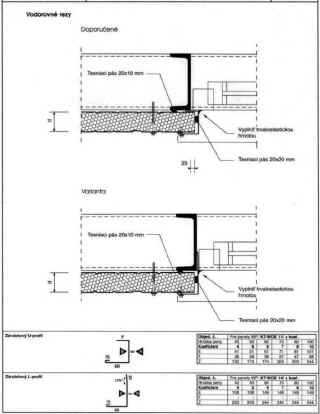

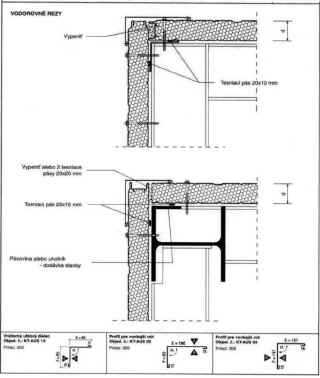

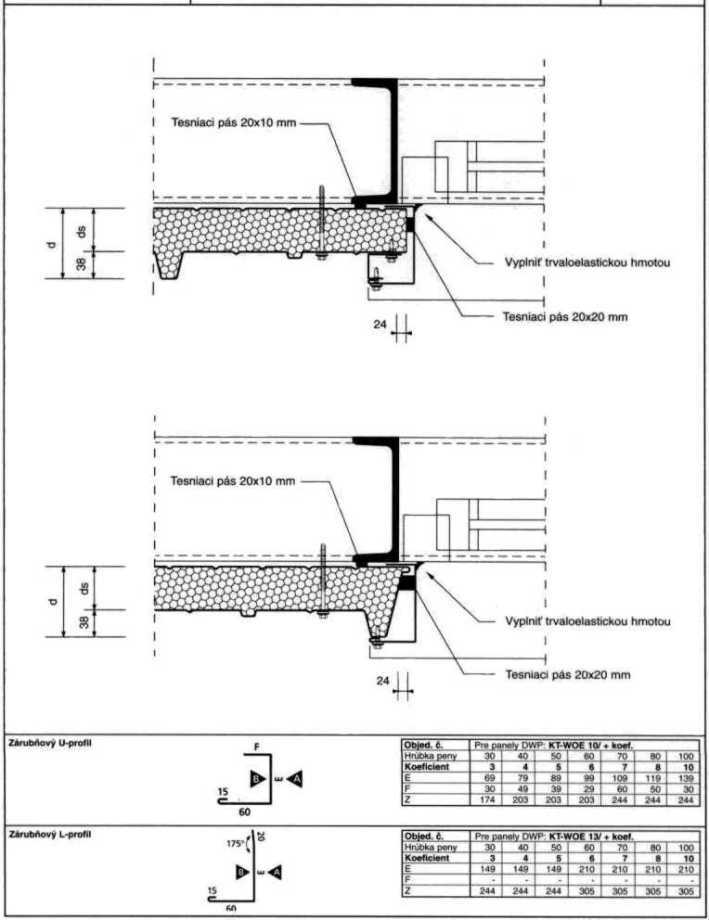

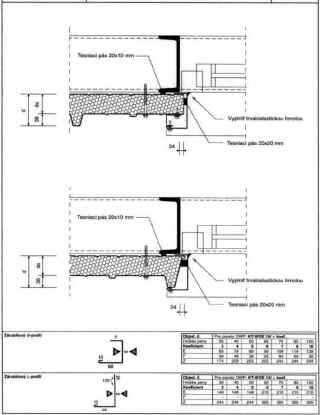

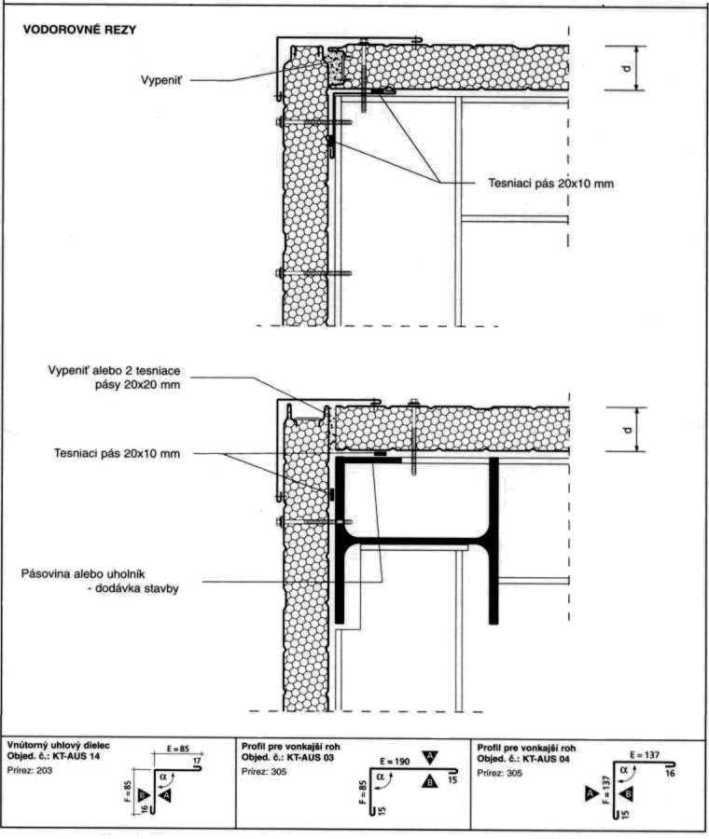

Na utesnenie stykov medzi panelami navzájom a nosnou konštrukciou slúžia ploché tesniace pásy rozmerov:

- 20 x 20 mm

- 20 x 10 mm

- 20 x 5 mm

- 10 x 5 mm
